Acrel-2000T/A 无线测温采集设备（完整型号为 Acrel-2000T/A-600C-2ZJ，内部装有 1 只 ATC-600C 无线测温收发器与 2 路中间继电器保护 Do 出口控制回路，以下均简称为 Acrel-2000T/A）适用于高压开关柜触点及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

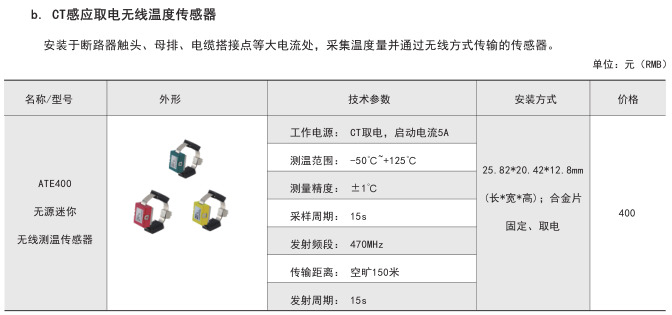

该设备可以与无线测温收发器搭配使用，实现 240 个无线测温传感器数据采集，匹配的传感器包括 ATE100M、ATE100、ATE200、ATE100P、ATE200P、ATE400 等。无线温度传感器与收发器交换通过无线信号传送，不会影响系统的绝缘性能，使用更安全。装置具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，解决了高电压状态下的接触式温度监测的安全问题。

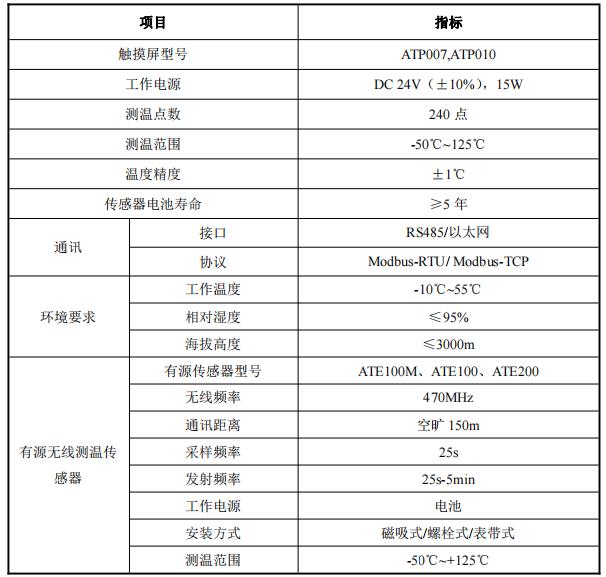

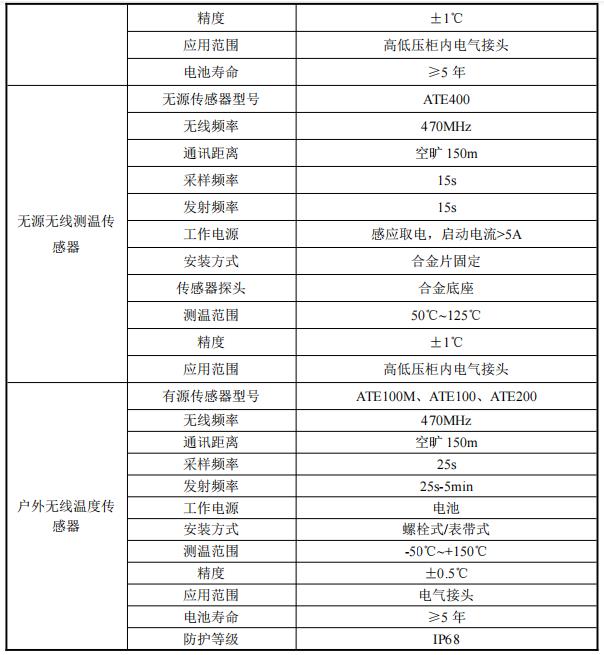

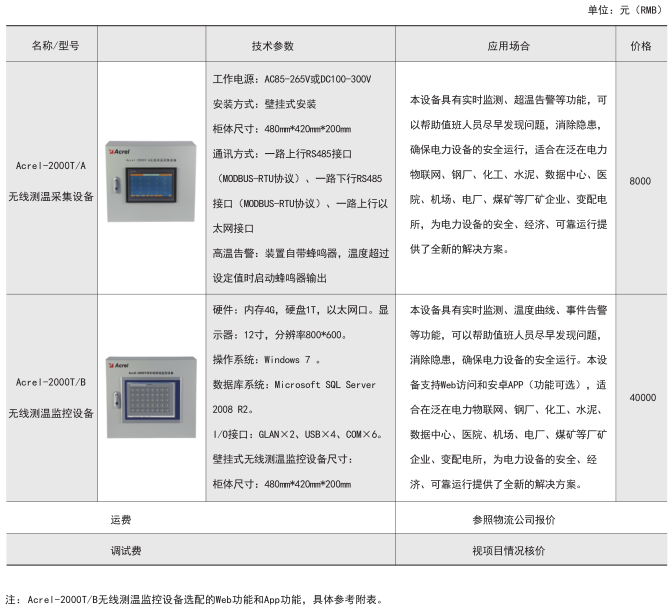

表 1 Acrel-2000T/A 无线测温集中采集设备技术指标
高低压柜内电气接点无线测温（单柜就地显示）

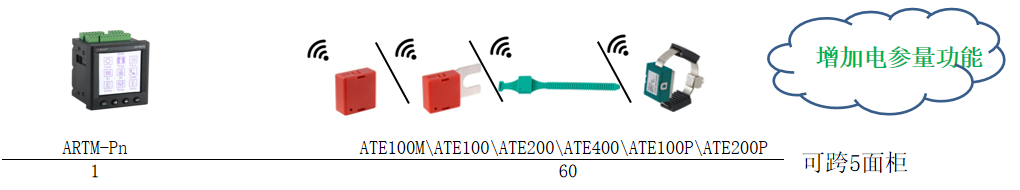

a）配置方案
说明：ARTM-Pn通过 RS485 接口连接 ATC 实现开关柜温度集中显示，可接收60 只 无线温度传感器 ATE100/100M/200/400/100P/200P。

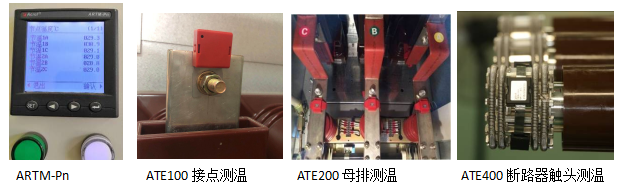

b）安装实例
高压柜内电气接点无线测温带操显功能（单柜就地显示）
a）配置方案

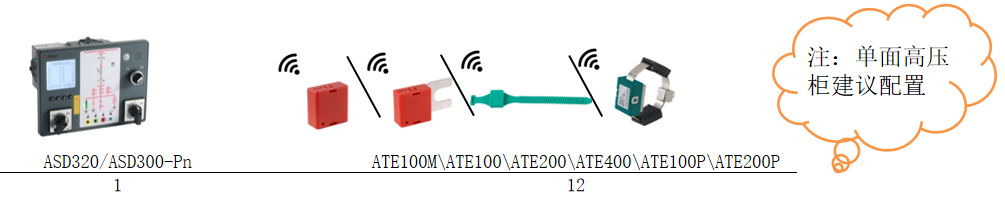

说明：ASD320通过 RS485 接口连接 ATC 实现开关柜温度集中显示，可接收12只 无线温度传感器 ATE100/100M/200/400/100P/200P。

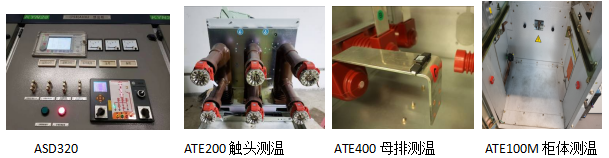

b）安装实例
高低压柜内电气接点无线测温（集中就地显示/就地无显示）
a）配置方案

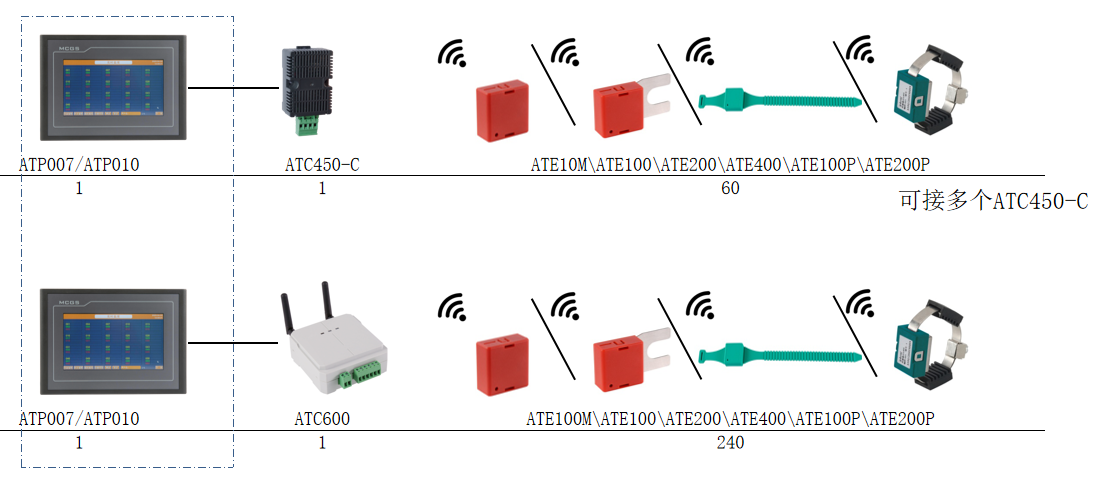

说明：触摸屏通过 RS485 接口连接 ATC 实现开关柜温度集中显示，可接收240 只 无线温度传感器 ATE100/100M/200/400/100P/200P。如果现场不需要就地显示，可以直接通过ATC的RS485接口，把数据传送到值班室的远程温度监控系统。
b）安装实例
就地壁挂式集中显示方案（适用于改造，不方便在柜子上加装显示屏的现场）

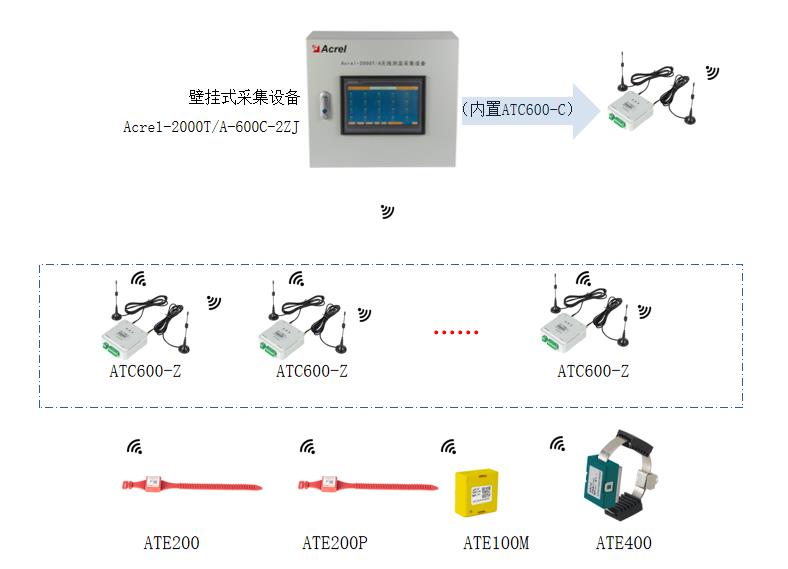

方案一：Acrel-2000T/A 就地集中显示：

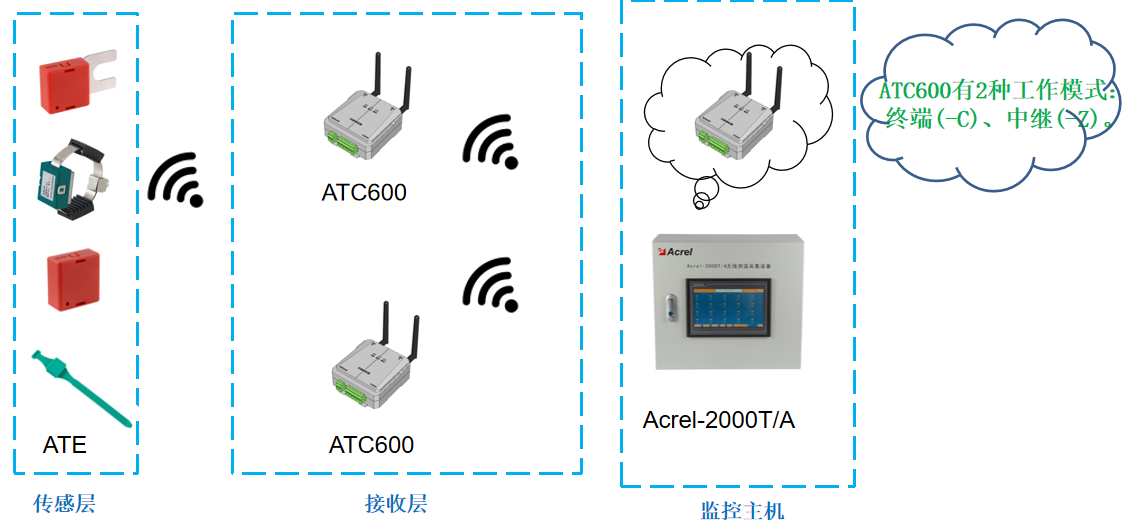

说明：Acrel-2000/A通过 RS485 接口连接 ATC实现开关柜温度集中显示，可接收 240 只无线温度传感器ATE100/100M/200/400/100P/200P。

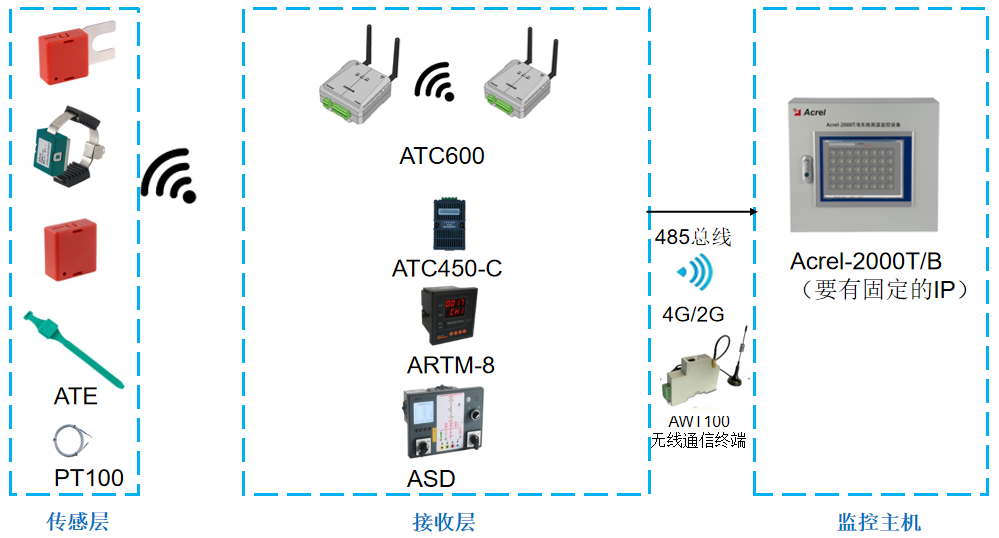

方案二：Acrel-2000T/B 就地集中显示：
说明：Acrel-2000T/B 不仅可以通过 RS485 连接多种 ATC 收发器接收所有型号传感器实现集中显示，还可以 通讯连接配电室内无线测温相关就地显示装置实现集中显示，同时还可以连接配电室内智能操控、 微机保护、电力仪表等电力监控设备进行监测。

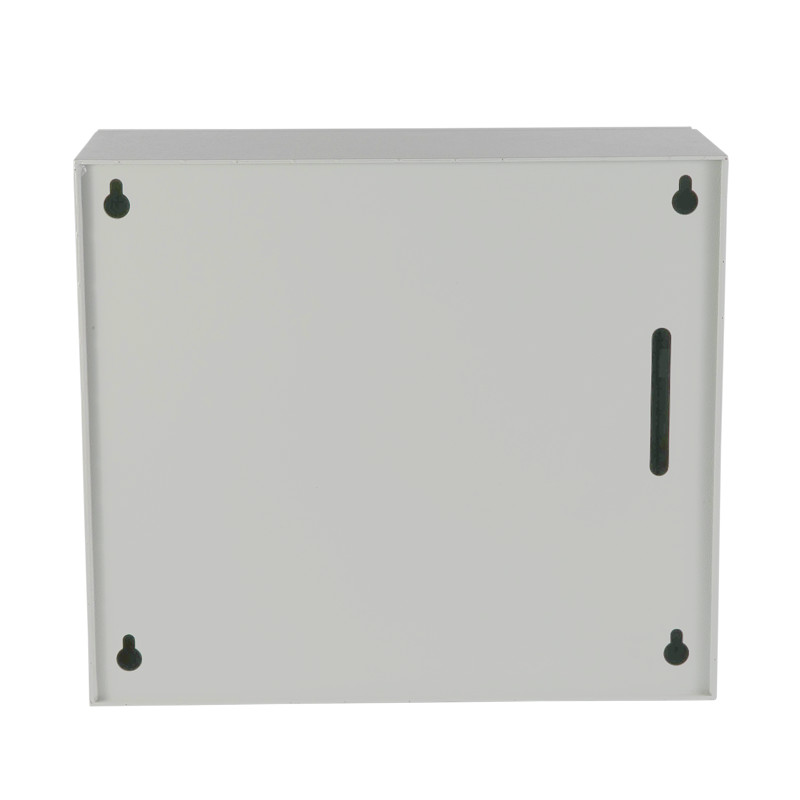

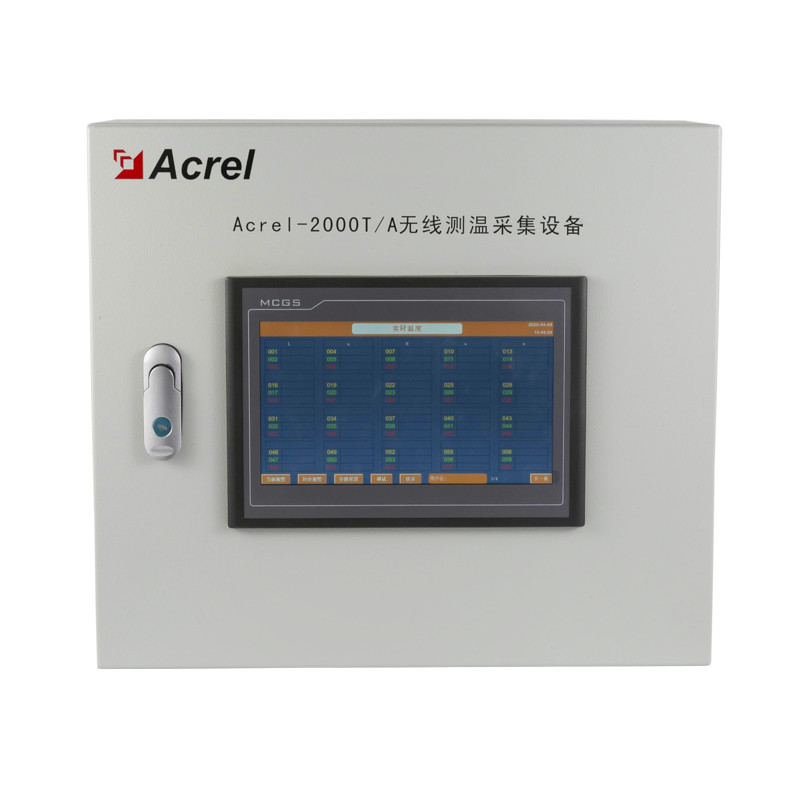

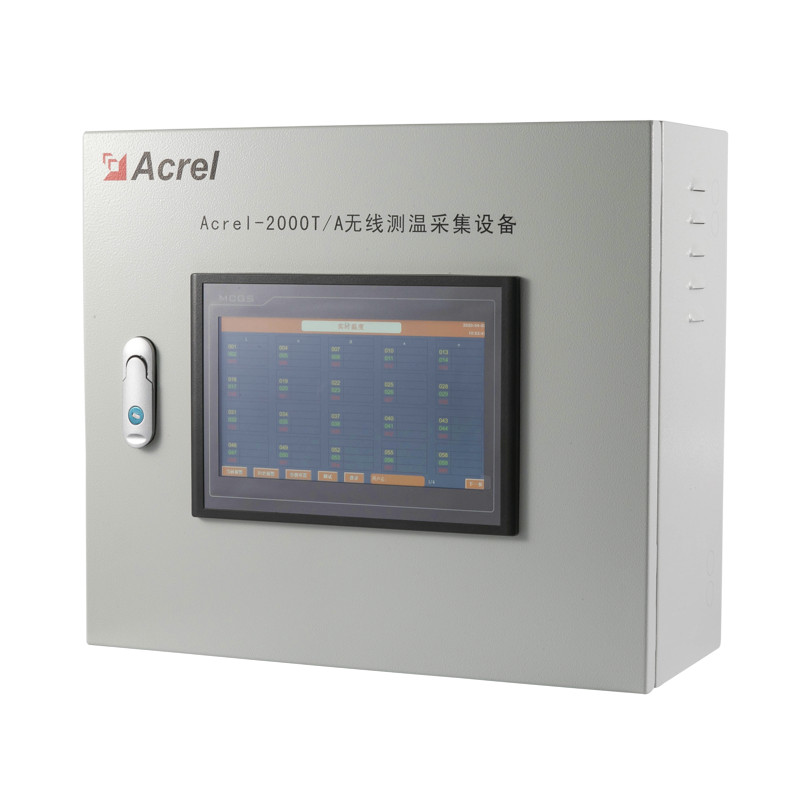

Acrel-2000T/A无线测温采集设备尺寸和外观如下图所示：
柜体尺寸：420(L)*480(W)*200(H)mm。

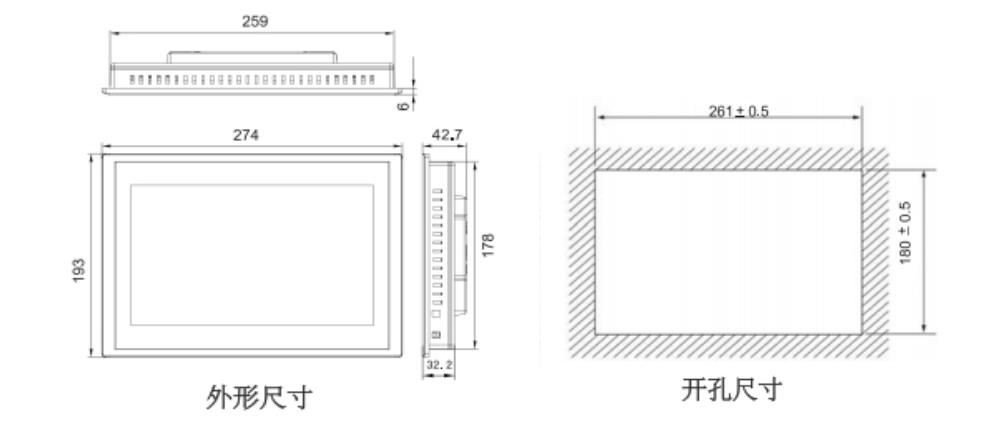

该设备使用的触摸屏采用面板嵌入式安装，触摸屏尺寸为 10 寸，安装开孔尺寸如下图所示：
